เครื่องทำความเย็นแบบเปลเทียร์ทำงานอย่างไรในเครื่องปรับอากาศแบบสวมใส่

คำตอบสั้นๆ: เครื่องทำความเย็นแบบเปลเทียร์ใช้พลังงานไฟฟ้ากระแสตรงเพื่อเคลื่อนย้ายความร้อนจากแผ่นที่สัมผัสผิวหนังไปยังแผงระบายความร้อนด้านร้อน ทำให้เกิดการทำความเย็นแบบสัมผัสเฉพาะจุดแทนที่จะทำให้ทั้งห้องเย็นลง

แผ่นเย็นในเครื่องปรับอากาศแบบสวมใส่อาจให้ความรู้สึกที่แตกต่างจากลมของพัดลมคอแบบทั่วไปอย่างน่าประหลาดใจ ความรู้สึกนั้นมักเกิดจากเครื่องทำความเย็นเทอร์โมอิเล็กทริก หรือที่เรียกว่า TEC คูลเลอร์ โมดูลเปลเทียร์ หรือเซลล์เปลเทียร์คูลเลอร์ โดยไม่มีคอมเพรสเซอร์และไม่มีสารทำความเย็นหมุนเวียน แต่ใช้กระแสไฟฟ้าเพื่อสูบความร้อนผ่านโมดูลโซลิดสเตตขนาดกะทัดรัด

โมดูลเป็นเพียงส่วนหนึ่งของระบบเท่านั้น ทุกวัตต์ของความร้อนที่ถูกดูดซับที่ด้านเย็นต้องเดินทางผ่านอุปกรณ์และออกจากด้านร้อน พลังงานไฟฟ้าที่โมดูลใช้ก็กลายเป็นความร้อนที่ต้องระบายออก ดังนั้นผลิตภัณฑ์แบบสวมใส่จึงต้องมีแผ่นเย็น อินเทอร์เฟซความร้อน แผ่นกระจายความร้อนหรือแผงระบายความร้อนด้านร้อน การไหลของอากาศ เซ็นเซอร์อุณหภูมิ อิเล็กทรอนิกส์ควบคุม และแบตเตอรี่ที่สามารถรองรับโหมดที่เลือกได้

การเข้าใจเส้นทางความร้อนทั้งหมดนี้ช่วยให้ตีความการอ้างอุณหภูมิ เปรียบเทียบผลิตภัณฑ์ และเข้าใจว่าทำไมการสัมผัส สภาพแวดล้อม และการออกแบบพัดลมจึงเปลี่ยนแปลงผลลัพธ์ได้ง่ายขึ้น

เครื่องทำความเย็นแบบเปลเทียร์คืออะไร?

เครื่องทำความเย็นแบบเปลเทียร์เป็นปั๊มความร้อนโซลิดสเตตขนาดเล็ก เมื่อกระแสตรงผ่านโมดูล ด้านหนึ่งจะดูดซับความร้อนและอีกด้านหนึ่งจะปล่อยความร้อนออก การกลับทิศทางกระแสจะกลับทิศทางการไหลของความร้อน ซึ่งเป็นเหตุผลที่โมดูลเทอร์โมอิเล็กทริกเดียวกันสามารถใช้เพื่อทำความเย็นหรือทำความร้อนในระบบที่ควบคุมอย่างเหมาะสม[1][2]

โมดูลทั่วไปประกอบด้วยคู่องค์ประกอบเซมิคอนดักเตอร์ชนิด p และ n จำนวนมากระหว่างแผ่นเซรามิก องค์ประกอบเหล่านี้มักจัดเรียงไฟฟ้าแบบอนุกรมและความร้อนแบบขนาน กระแสไหลผ่านคู่เซมิคอนดักเตอร์ ในขณะที่ความร้อนถูกขนส่งจากด้านเย็นไปยังด้านร้อน[2][6]

คุณอาจเห็นชื่อหลายชื่อสำหรับส่วนประกอบพื้นฐานเดียวกัน:

• เครื่องทำความเย็นแบบเปลเทียร์ เน้นย้ำถึงผลทางกายภาพ;

• เครื่องทำความเย็นเทอร์โมอิเล็กทริก หรือ TEC คูลเลอร์ เป็นเรื่องปกติในเอกสารทางวิศวกรรม;

• เซลล์เปลเทียร์คูลเลอร์ หมายถึงโมดูลหรือเซลล์;

• โมดูลเปลเทียร์สำหรับทำความเย็น เป็นเรื่องปกติในการค้นหาผลิตภัณฑ์และส่วนประกอบ; และ

• โมดูลทำความเย็นเทอร์โมอิเล็กทริก เป็นคำศัพท์ทางเทคนิคเชิงพรรณนา

ชื่อเหล่านี้ไม่ได้บอกถึงประสิทธิภาพของผลิตภัณฑ์สำเร็จรูป โมดูลเปล่าๆ สามารถสร้างความแตกต่างของอุณหภูมิบนโต๊ะทดลองได้ แต่เครื่องปรับอากาศแบบสวมใส่ต้องทำงานในขณะที่ความร้อนเข้าจากผิวหนัง อากาศอุ่นล้อมรอบอุปกรณ์ และแบตเตอรี่ขนาดเล็กจ่ายพลังงานให้ทั้ง TEC และพัดลม

สำหรับการเปรียบเทียบอุปกรณ์เทอร์โมอิเล็กทริก ผลิตภัณฑ์พัดลมเพียงอย่างเดียว เสื้อระบายความร้อน และรูปแบบอื่นๆ ในวงกว้าง เริ่มต้นด้วยคู่มือของเราเกี่ยวกับหมวดหมู่ เครื่องปรับอากาศแบบสวมใส่

เอฟเฟกต์เปลเทียร์สร้างด้านเย็นได้อย่างไร?

คำอธิบายที่เป็นประโยชน์ไม่จำเป็นต้องถือว่าโมดูล "สร้างความเย็น" มันเคลื่อนย้ายพลังงานความร้อน

เมื่อกระแสตรงไหลผ่านคู่เซมิคอนดักเตอร์ชนิด p และ n ตัวพาประจุจะขนส่งความร้อนข้ามโมดูล ที่ชุดรอยต่อหนึ่ง โมดูลจะดูดซับความร้อน ที่ชุดตรงข้าม โมดูลจะปล่อยความร้อน เปลี่ยนทิศทางกระแสและด้านร้อนและเย็นจะสลับกัน[1][2]

มีสามเอฟเฟกต์ที่เกิดขึ้นพร้อมกัน:

1. การสูบความร้อนแบบเพลเทียร์จะเคลื่อนความร้อนไปในทิศทางที่ต้องการ นี่คือเอฟเฟกต์ที่ผลิตภัณฑ์ใช้เพื่อทำให้แผ่นสัมผัสเย็นลง

2. ความต้านทานไฟฟ้าสร้างความร้อนจูล กระแสไฟฟ้าที่มากขึ้นสามารถเพิ่มการสูบความร้อนได้ แต่ก็เพิ่มความร้อนจากความต้านทานภายในโมดูลด้วย

3. ความร้อนจะนำกลับจากด้านที่ร้อนกว่าไปยังด้านที่เย็นกว่า เมื่อความแตกต่างของอุณหภูมิเพิ่มขึ้น การไหลย้อนกลับที่ไม่พึงประสงค์นี้ก็มีความสำคัญมากขึ้น

สิ่งนี้อธิบายกราฟประสิทธิภาพทั่วไป: การเพิ่มกระแสไฟฟ้าสามารถปรับปรุงการทำความเย็นได้จนถึงจุดทำงานที่มีประโยชน์ แต่กระแสไฟฟ้าที่มากขึ้นไม่ได้ดีกว่าเสมอไป กระแสไฟฟ้าที่สูงขึ้นยังเพิ่มความร้อนจากไฟฟ้าและเพิ่มภาระให้กับแผงระบายความร้อนด้านร้อน จุดควบคุมที่ดีที่สุดขึ้นอยู่กับภาระความร้อน อุณหภูมิด้านร้อน อุณหภูมิด้านเย็นที่ต้องการ และพลังงานที่มีอยู่[3][4]

การทำความเย็นแบบเพลเทียร์คือการถ่ายเทความร้อนแบบแอคทีฟ

อุปกรณ์คล้องคอที่ใช้พัดลมเพียงอย่างเดียวจะเคลื่อนอากาศโดยรอบ อาจช่วยเพิ่มความสบายโดยสนับสนุนการระเหยของเหงื่อและแทนที่อากาศอุ่นใกล้ผิวหนัง แต่ไม่ได้ทำให้การไหลของอากาศเย็นลง เครื่องปรับอากาศแบบเพลเทียร์เพิ่มการถ่ายเทความร้อนแบบแอคทีฟที่แผ่นสัมผัส ทำให้พื้นผิวนั้นทำงานที่อุณหภูมิต่ำกว่าที่จะถึงได้จากการไหลของอากาศเพียงอย่างเดียว

ผลลัพธ์เป็นเฉพาะที่ หากแผ่นเย็นสัมผัสกับหลังหรือด้านข้างของคอ จะส่งผลต่อผิวหนังใต้และรอบๆ แผ่นนั้นเป็นหลัก ความรู้สึกอาจแตกต่างอย่างชัดเจนแม้พื้นที่ที่เย็นจะเล็ก ซึ่งต่างจากการลดอุณหภูมิห้อง และไม่ใช่หลักฐานโดยอัตโนมัติว่าอุณหภูมิแกนกลางของร่างกายเปลี่ยนแปลง

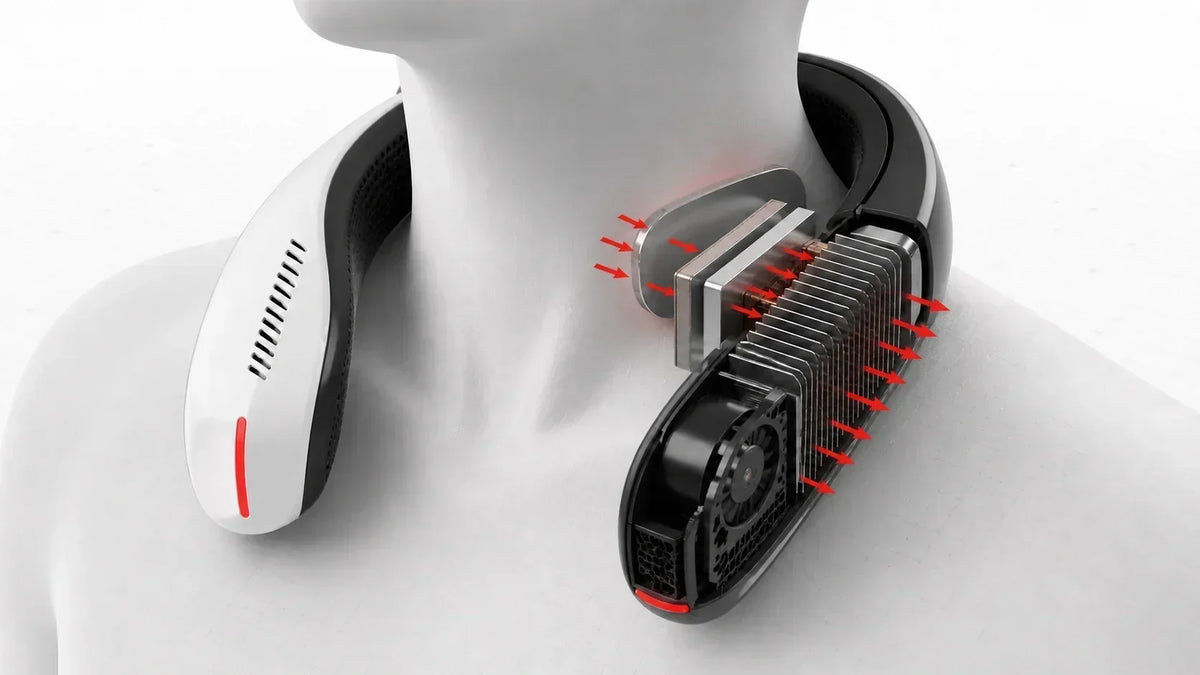

ด้านเย็น ด้านร้อน และแผงระบายความร้อน: เส้นทางความร้อนที่สมบูรณ์

แผนภาพที่ง่ายที่สุดที่มีประโยชน์คือ:

Skin → contact plate → thermal interface → TEC cold side → TEC hot side → heat spreader → heat sink → moving air

แต่ละขั้นตอนสามารถจำกัดผลลัพธ์สุดท้ายได้

1. แผ่นสัมผัสเก็บความร้อนจากผิวหนัง

แผ่นที่มองเห็นมักเป็นพื้นผิวที่นำความร้อนได้ดีซึ่งเชื่อมต่อกับด้านเย็นของโมดูล แผ่นกระจายความเย็นไปยังพื้นที่ที่อาจใหญ่กว่าตัว TEC และปกป้องโมดูลจากการสัมผัสทางกลโดยตรง

การสัมผัสที่ดีมีความสำคัญ แผ่นที่สัมผัสเพียงขอบเดียวมีความต้านทานความร้อนมากกว่าแผ่นที่วางแนบสม่ำเสมอกับพื้นที่ที่ต้องการ รูปทรงคอ ช่องเปิดของอุปกรณ์ เรขาคณิตของบานพับ แรงสปริง ผม คอเสื้อ และการเคลื่อนไหวสามารถเปลี่ยนพื้นที่สัมผัสได้ แรงกดที่มากขึ้นอาจปรับปรุงการถ่ายเทความร้อน แต่แรงกดมากเกินไปทำให้ไม่สบาย การออกแบบอุปกรณ์สวมใส่จึงเป็นความสมดุลระหว่างการสัมผัสความร้อนและความพอดีในระยะยาว

2. TEC สูบความร้อนข้ามโมดูล

ด้านเย็นดูดซับความร้อนในอัตราที่มักแสดงเป็น Qc. ค่าที่ทำได้ไม่คงที่ มันเปลี่ยนแปลงตามกระแสไฟเข้า อุณหภูมิด้านร้อน อุณหภูมิด้านเย็น และความแตกต่างของอุณหภูมิข้ามโมดูล[4]

ข้อมูลจำเพาะที่โฆษณาสองรายการนั้นง่ายต่อการใช้ผิด:

• ความแตกต่างของอุณหภูมิสูงสุด (ΔTmax) โดยทั่วไปเกี่ยวข้องกับภาระความร้อนที่มีประโยชน์เพียงเล็กน้อยหรือไม่มีเลยที่ด้านเย็น

• ความสามารถในการสูบความร้อนสูงสุด (Qmax) ถูกระบุใกล้กับความแตกต่างของอุณหภูมิเป็นศูนย์ระหว่างหน้าของโมดูล

ค่าสูงสุดทั้งสองนี้ไม่เกิดขึ้นที่จุดทำงานเดียวกัน โมดูลเพลเทียร์ทำความเย็นเปล่าที่ถึงอุณหภูมิแผ่นต่ำโดยไม่มีโหลดไม่ได้พิสูจน์ว่าผลิตภัณฑ์แบบสวมใส่จะรักษาอุณหภูมิเดียวกันเมื่อกดกับผิวหนังอุ่น

3. ด้านร้อนได้รับความร้อนมากกว่าที่ด้านเย็นดูดซับ

ระบบต้องระบายทั้งความร้อนที่สูบจากด้านเย็นและกำลังไฟฟ้าที่เข้า:

Qh = Qc + Pin

ที่นี่, Qh คือความร้อนที่ออกจากด้านร้อน, Qc คือความร้อนที่ดูดซับที่ด้านเย็น และ Pin คือพลังงานไฟฟ้าที่จ่ายให้กับ TEC โมเดลเทอร์โมอิเล็กทริกของ Ferrotec ใช้สมดุลพลังงานเดียวกันนี้[4]

ตัวอย่างเช่น หากระบบดูดซับพลังงาน 2 วัตต์ที่แผ่นเย็น ในขณะที่โมดูลใช้พลังงาน 4 วัตต์ ด้านร้อนจะต้องระบายความร้อนประมาณ 6 วัตต์ ก่อนที่จะแยกการพิจารณาความร้อนจากพัดลม อิเล็กทรอนิกส์กำลัง และส่วนประกอบอื่นๆ ที่อยู่ใกล้เคียง นี่คือตัวอย่างเชิงอธิบาย ไม่ใช่การอ้างสิทธิ์เกี่ยวกับรุ่น RANVOO ใดๆ

4. ฮีทซิงก์ระบายความร้อนสู่สิ่งแวดล้อม

ฮีทซิงก์ไม่ใช่อุปกรณ์เสริม แต่เป็นส่วนหนึ่งของระบบทำความเย็น หากไม่สามารถระบายความร้อนได้อย่างรวดเร็วเพียงพอ อุณหภูมิจะสูงขึ้น ซึ่งจะเพิ่มความแตกต่างของอุณหภูมิที่ TEC ต้องทำงาน ลดการสูบความร้อนที่เป็นประโยชน์ และอาจทำให้พื้นผิวของผลิตภัณฑ์ที่อยู่ใกล้เคียงอุ่นขึ้น[3]

ผลิตภัณฑ์สวมใส่ขนาดกะทัดรัดมักใช้การพาความร้อนแบบบังคับ: พัดลมหรือโบลเวอร์เคลื่อนอากาศผ่านครีบหรือโครงสร้างพื้นที่ผิวสูงอื่นๆ เรขาคณิตของครีบ พื้นที่ผิว อัตราการไหลของอากาศ ระยะห่างของช่องรับอากาศ และทิศทางลม exhaust ล้วนมีความสำคัญ การอุดตันช่องรับอากาศด้วยเส้นผมหรือปกเสื้อจึงส่งผลมากกว่าแค่ความสบายของการไหลของอากาศ—สามารถลดความสามารถของระบบเทอร์โมอิเล็กทริกในการเคลื่อนย้ายความร้อนออกจากแผ่นเย็น

ลมร้อนที่ออกมาไม่ได้หมายความว่าแผ่นทำความเย็นเป็นของปลอม แต่เป็นหลักฐานว่าความร้อนกำลังออกจากระบบ คำถามทางวิศวกรรมคืออุปกรณ์รักษาความร้อนด้านร้อนให้แยกจากเส้นทางความเย็นที่สัมผัสผิวหนังและปล่อยออกมาโดยไม่ทำให้เกิดจุดร้อนที่ไม่สบาย

เครื่องทำความเย็นแบบเพลเทียร์ทำงานอย่างไรภายในเครื่องปรับอากาศแบบสวมใส่

เครื่องปรับอากาศเทอร์โมอิเล็กทริกที่ใช้งานได้จริงซึ่งสวมรอบคอเป็นระบบที่ประสานงานกัน ไม่ใช่โมดูลที่เชื่อมต่อกับแบตเตอรี่โดยตรง

ส่วนประกอบของระบบ	หน้าที่	สิ่งที่อาจผิดพลาดได้
แผ่นสัมผัสผิวหนัง	เก็บความร้อนเฉพาะที่และกระจายความเย็นทั่วบริเวณสัมผัส	การสัมผัสไม่สมบูรณ์ แรงกดมากเกินไป เหงื่อสะสม หรือขอบที่ไม่สบาย
วัสดุเชื่อมต่อทางความร้อน	ลดช่องว่างอากาศขนาดเล็กระหว่างพื้นผิวแข็ง	การครอบคลุมไม่ดี เสื่อมสภาพตามเวลา การบีบอัดไม่สม่ำเสมอ หรือความหนามากเกินไป
โมดูล TEC	สูบความร้อนจากด้านเย็นไปยังด้านร้อน	จุดทำงานผิด กระแสเกิน ความเครียดจากความร้อน หรือความชื้นเข้า
ตัวกระจายความร้อนด้านร้อนและฮีทซิงก์	เคลื่อนย้ายและกระจายความร้อนที่ถูกปฏิเสธ	พื้นที่ไม่เพียงพอ ความเรียบไม่ดี ความต้านทานความร้อนสูง หรือการหมุนเวียนความร้อนกลับ
พัดลมหรือโบลเวอร์	นำความร้อนด้านร้อนออกสู่อากาศแวดล้อม	ช่องรับอากาศอุดตัน การไหลของอากาศอ่อน เสียงรบกวน หรือลม exhaust ย้อนกลับไปที่คอ
เซนเซอร์วัดอุณหภูมิ	ตรวจสอบสภาพของแผ่นหรือฮีทซิงก์	การตอบสนองช้า ตำแหน่งไม่ดี หรือการควบคุมที่อาศัยอุณหภูมิเพียงจุดเดียว
ตัวควบคุม	ควบคุมกระแสไฟฟ้าและประสานโหมดต่างๆ	การเกินเป้าหมาย การควบคุมที่ไม่เสถียร หรือโหมดสูงที่เพิ่มพลังงานโดยไม่ให้ความเย็นที่มีประโยชน์
แบตเตอรี่และอุปกรณ์อิเล็กทรอนิกส์กำลัง	จ่ายและแปลงพลังงานไฟฟ้า	แรงดันตก การสูญเสียในการแปลง แบตเตอรี่ร้อน หรือระยะเวลาการทำงานในโหมดสูงสุดสั้น
ตัวเรือนและระบบสวมใส่	ยึดชิ้นส่วนระบายความร้อนกับร่างกายขณะแยกเส้นทางความร้อนและความเย็น	การรับน้ำหนักไม่สม่ำเสมอ แรงกดที่คอ การระบายอากาศไม่ดี หรือความร้อนที่นำผ่านโครง

การเริ่มต้น สถานะคงที่ และการเคลื่อนไหว

ในขณะเริ่มต้น แผ่นเย็นอาจมีอุณหภูมิลดลงอย่างรวดเร็ว เนื่องจากแผ่นและโมดูลยังไม่ดูดซับความร้อนจากผู้สวมใส่ได้มาก เมื่ออุปกรณ์สัมผัสผิวหนัง ภาระความร้อนจะเพิ่มขึ้น ชุดด้านร้อนจะอุ่นขึ้นจนกว่าความร้อนเข้าและความร้อนออกจะสมดุลกัน

นี่คือเหตุผลที่อุณหภูมิเดียวที่ถ่ายภาพไม่กี่วินาทีหลังเริ่มต้นเป็นหลักฐานที่ไม่สมบูรณ์ การทดสอบที่มีประโยชน์กว่าควรรายงานเส้นกราฟเวลา สภาพแวดล้อม ว่าแผ่นอยู่ภายใต้ภาระที่เป็นตัวแทนหรือไม่ และอุปกรณ์ยังคงเสถียรหลังจากผ่านไปหลายนาทีหรือไม่

การเคลื่อนไหวเปลี่ยนแปลงระบบอีกครั้ง การเดินอาจเพิ่มการไหลเวียนอากาศภายนอกรอบตัวระบายความร้อน แต่เส้นผม เสื้อผ้า หรือตำแหน่งร่างกายอาจปิดกั้นช่องอากาศเข้าเป็นระยะๆ การสวมใส่อาจเลื่อนแผ่นเย็นออกจากผิวหนัง ผลิตภัณฑ์ที่ดูแข็งแรงบนโต๊ะเรียบอาจให้ความรู้สึกไม่สม่ำเสมอหากการออกแบบเชิงกลไม่สามารถรักษาการสัมผัสกับผู้สวมใส่ที่เคลื่อนไหวได้

ความสามารถในการทำความเย็น กำลัง และการแลกเปลี่ยนแบตเตอรี่

การทำความเย็นแบบเทอร์โมอิเล็กทริกน่าสนใจเพราะมันมีขนาดกะทัดรัด เป็นของแข็ง ควบคุมได้ และไม่มีวงจรสารทำความเย็นหมุนเวียน ข้อจำกัดหลักสำหรับการสวมใส่คือความสัมพันธ์ระหว่างความร้อนที่เคลื่อนที่ กำลังไฟฟ้า และการระบายความร้อนด้านร้อน

การปั๊มความร้อนไม่เหมือนกับการใช้พลังงานไฟฟ้า

ความสามารถในการทำความเย็นคืออัตราการกำจัดความร้อนจากด้านเย็น Qc. พลังงานไฟฟ้าคือ Pin. อัตราส่วนของทั้งสองคือค่าสัมประสิทธิ์สมรรถนะการทำความเย็น:

COP = Qc / Pin

COP ที่ 0.5 หมายความว่าโมดูลปั๊มความร้อนด้านเย็น 0.5 วัตต์ต่อพลังงานไฟฟ้า 1 วัตต์ที่จุดทำงานนั้น COP เปลี่ยนแปลงตามกระแส ความแตกต่างของอุณหภูมิ และสภาวะด้านร้อน ไม่ใช่ตัวเลขสากลเดียวสำหรับโมดูล Peltier หรือผลิตภัณฑ์ทั้งหมด[4][5]

สำหรับผู้บริโภค นำไปสู่กฎง่ายๆ: ความจุแบตเตอรี่เพียงอย่างเดียวไม่สามารถทำนายประสิทธิภาพการทำความเย็นได้ อุปกรณ์สองเครื่องที่มีพิกัดวัตต์-ชั่วโมงเท่ากันอาจใช้โมดูล กลยุทธ์การควบคุม กำลังพัดลม พื้นที่แผ่นเย็น และการจำกัดโหมดสูงสุดที่แตกต่างกัน

ทำไมโหมดสูงสุดอาจให้ผลตอบแทนลดลง

การเพิ่มกระแส TEC สามารถเพิ่มการปั๊มความร้อน แต่ยังเพิ่มความร้อนจูลและภาระด้านร้อนทั้งหมด หากตัวระบายความร้อนใกล้ขีดจำกัดที่ใช้งานได้จริง การเพิ่มพลังงานอาจทำให้ด้านร้อนร้อนขึ้นแทนที่จะให้การปรับปรุงที่ผิวหนังเท่าเทียมกัน

ตัวควบคุมที่ออกแบบมาอย่างดีอาจใช้โหมดเป็นขั้น ข้อเสนอแนะอุณหภูมิ หรือการจำกัดกำลัง พลังระเบิดสั้นที่แรงที่สุดไม่จำเป็นต้องเป็นระดับที่มีประสิทธิภาพหรือสบายที่สุดสำหรับการเดินทางไกล เปรียบเทียบอุณหภูมิแผ่นที่ประทับเวลา กำลัง และระยะเวลาทำงานในโหมดเดียวกัน แทนที่จะเปรียบเทียบตัวเลขที่เย็นที่สุดที่โฆษณาจากผลิตภัณฑ์หนึ่งกับระยะเวลาทำงานโหมดต่ำของอีกผลิตภัณฑ์หนึ่ง

ทำไมอุณหภูมิแวดล้อมสำคัญ

ตัวระบายความร้อนด้านร้อนในที่สุดจะปล่อยความร้อนสู่อากาศรอบข้าง ในอากาศที่ร้อนขึ้น ตัวระบายความร้อนเริ่มจากค่าฐานที่สูงกว่าและมีระยะความร้อนน้อยลงก่อนที่พื้นผิวผลิตภัณฑ์จะไม่สบายหรือตัวควบคุมลดกำลัง อากาศนิ่ง ช่องอากาศเข้าถูกจำกัด และการหมุนเวียนความร้อนซ้ำอาจทำให้แย่ลง

ความชื้นส่งผลต่อความสบายและการจัดการความชื้น พื้นผิวเย็นที่ทำงานต่ำกว่าจุดน้ำค้างในพื้นที่สามารถเก็บการควบแน่น[7] บนอุปกรณ์สวมใส่ เหงื่อเป็นแหล่งความชื้นเพิ่มเติม โมดูล ซีล เซ็นเซอร์ พื้นผิวโลหะ และคำแนะนำการทำความสะอาดต้องออกแบบรอบการใช้งานสัมผัสจริง—ไม่ใช่เฉพาะการทำงานในห้องแล็บแห้ง

ทำไมอุปกรณ์สวมใส่ Peltier ไม่สามารถทำให้ทั้งห้องเย็นลงได้

เครื่องปรับอากาศห้องกำจัดความร้อนจากอากาศภายในและระบายออกภายนอกผ่านระบบทำความเย็น อุปกรณ์สวมใส่คอ Peltier ดูดซับความร้อนจำนวนเล็กน้อยที่จุดสัมผัสผิวหนังและปล่อยความร้อนนั้น—บวกพลังงานไฟฟ้า—กลับเข้าสู่ห้องเดียวกัน

จากมุมมองของห้อง อุปกรณ์สวมใส่เป็นแหล่งความร้อนสุทธิในขณะที่ทำงานภายในอาคาร:

Heat released to room = local heat moved from skin + electrical energy consumed

ผู้สวมใส่อาจรู้สึกเย็นขึ้นเพราะความร้อนถูกเคลื่อนออกจากจุดสัมผัสที่ไวและเพราะอุปกรณ์อาจนำอากาศรอบคอและใบหน้า ห้องไม่เย็นลง นี่คือความแตกต่างระหว่างความสบายทางความร้อนส่วนบุคคลและการปรับสภาพพื้นที่

ขีดจำกัดเดียวกันนี้ใช้กับการทำความเย็นร่างกายด้วย การทำความเย็นผิวหนังเฉพาะจุดอาจมีความหมายโดยไม่จำเป็นต้องพิสูจน์การระบายความร้อนออกจากทั้งร่างกายหรือการป้องกันโรคลมเหตุความร้อน งานวิจัยเทอร์โมอิเล็กทริกแบบสวมใส่ที่ผ่านการตรวจสอบโดยผู้ทรงคุณวุฒิได้แสดงให้เห็นการทำความเย็นผิวหนังเฉพาะจุดภายใต้การออกแบบที่มีการควบคุม ขณะเดียวกันก็ระบุความต้านทานความร้อนของผิวหนังและอากาศโดยรอบ—และการระบายความร้อนที่ด้านร้อน—เป็นความท้าทายหลัก[6][8]

ปฏิบัติต่อเครื่องทำความเย็น Peltier แบบสวมใส่เป็นอุปกรณ์เพื่อความสะดวกสบายส่วนบุคคล เว้นแต่จะมีการวัดผลลัพธ์ในวงกว้างที่เฉพาะเจาะจงภายใต้เงื่อนไขที่ตรงกับการใช้งานที่ตั้งใจไว้ ไม่ควรใช้แทนการดื่มน้ำ การหลบแดด การปรับตัวให้ชินกับสภาพอากาศ การควบคุมการทำงาน-พักผ่อน หรือคำแนะนำด้านความปลอดภัยจากความร้อนทางการแพทย์และอาชีวอนามัย

วิธีประเมินคำกล่าวอ้างเรื่องการทำความเย็นแบบ Peltier

หลักฐานที่แข็งแกร่งที่สุดเชื่อมโยงอุณหภูมิของแผ่นเข้ากับสภาพแวดล้อม ปริมาณแรงกดสัมผัส กำลังไฟ และเวลา

มองหาการวัดเหล่านี้

1. อุณหภูมิแวดล้อมและความชื้นสัมพัทธ์: ผลลัพธ์อุณหภูมิที่ไม่มีเงื่อนไขการทดสอบนั้นเปรียบเทียบได้ยาก

2. อุณหภูมิแผ่นเย็นเมื่อเวลาผ่านไป: ควรเลือกกราฟตั้งแต่เริ่มต้นจนถึงการทำงานที่เสถียรมากกว่าค่าที่อ่านได้ต่ำสุดเพียงค่าเดียว

3. อุณหภูมิด้านร้อนหรืออุณหภูมิอากาศเสีย: สิ่งนี้แสดงให้เห็นว่าระบบระบายความร้อนทำงานทันตามความต้องการหรือไม่

4. ปริมาณแรงกดสัมผัสที่เป็นตัวแทน: แผ่นที่ไม่มีโหลดกับแผ่นที่ดึงความร้อนจากเครื่องจำลองผิวหนังหรือผู้สวมใส่เป็นการทดสอบที่แตกต่างกัน

5. กำลังไฟตามโหมดการทำงาน: บันทึกแรงดันไฟฟ้า กระแสไฟฟ้า และวัตต์รวมของระบบ—ไม่ใช่เฉพาะกำลังไฟที่เข้าสู่ TEC หากพัดลมและอุปกรณ์อิเล็กทรอนิกส์ใช้แบตเตอรี่เดียวกัน

6. ระยะเวลาการใช้งานตามโหมด: ควรรายงานการทำความเย็นสูงสุด โหมดสมดุล และการทำงานเฉพาะพัดลมแยกกัน

7. พื้นที่สัมผัสและความพอดี: ระบุขนาดของแผ่น จุดที่แผ่นสัมผัส และว่าการสัมผัสยังคงมั่นคงระหว่างการเคลื่อนไหวหรือไม่

8. เสียงและความสบายของพื้นผิว: ประสิทธิภาพเชิงความร้อนไม่มีประโยชน์หากเสียงพัดลม น้ำหนัก หรือพื้นผิวร้อนทำให้อุปกรณ์ไม่สามารถใช้งานได้จริง

ใช้ความระมัดระวังกับคำกล่าวอ้างเหล่านี้

• “ลดลง 20 องศาทันที” โดยไม่ระบุฟาเรนไฮต์หรือเซลเซียส อุณหภูมิเริ่มต้น พื้นผิวทดสอบ เวลาที่ผ่านไป และสภาพแวดล้อม

• โมดูลเปล่า ΔTmax ที่นำเสนอเป็นการลดอุณหภูมิที่คาดหวังบนผิวหนังมนุษย์

• อุณหภูมิแผ่นเย็นที่สุด ควบคู่กับระยะเวลาการใช้งานที่วัดในโหมดพลังงานต่ำ

• “การทำความเย็นแบบเซมิคอนดักเตอร์” ที่ใช้สื่อถึงเครื่องปรับอากาศขนาดห้อง และ

• ภาพจากกล้องถ่ายความร้อน โดยไม่มีการตั้งค่าค่าการแผ่รังสีความร้อน (emissivity) อุณหภูมิสะท้อน ระยะทาง และการเตรียมพื้นผิวที่สม่ำเสมอ

กล้องอินฟราเรดมีประโยชน์ในการแสดงการกระจายความร้อน แต่แผ่นโลหะมันเงาอาจให้ค่าที่误导 (ทำให้เข้าใจผิด) ได้ เซ็นเซอร์สัมผัสที่ติดตั้งอย่างถูกต้องบนพื้นผิวทดสอบควรใช้เพื่อตรวจสอบค่าอุณหภูมิที่สำคัญ

แผนการทดสอบที่ทำซ้ำได้สำหรับอุปกรณ์ทำความเย็นแบบเพลเทียร์ที่สวมใส่ได้

โปรโตคอลต่อไปนี้เปลี่ยนคำอธิบายของบทความให้เป็นหลักฐานที่สามารถตรวจสอบได้

หลักฐานเดิมที่จำเป็นก่อนการเผยแพร่: แทนที่คำอธิบายนี้ด้วยผลการทดสอบของ RANVOO หลังจากการตรวจสอบทางวิศวกรรม ห้ามเผยแพร่ตัวเลขการทำความเย็น กำลังไฟ หรือระยะเวลาการทำงานจนกว่าจะมีการบันทึกเงื่อนไขและเครื่องมือด้านล่าง

การตั้งค่าการทดสอบ

• ทำให้ห้องหรือห้องควบคุมมีเสถียรภาพและบันทึกอุณหภูมิโดยรอบ ความชื้นสัมพัทธ์ และความเร็วลม

• ชาร์จอุปกรณ์จนเต็มและบันทึกสถานะแบตเตอรี่ เฟิร์มแวร์ และโหมดการทำงาน

• บันทึกมวลพร้อมใช้งานและขนาดพื้นที่สัมผัสของแผ่นเย็น

• วัดแรงดันไฟฟ้าขาเข้าและกระแสรวมที่ช่วงเวลาการสุ่มตัวอย่างที่กำหนด

• ติดเซ็นเซอร์สัมผัสที่ calibrated กับแผ่นเย็นแต่ละแผ่นและแผ่นกระจายความร้อนด้านร้อน

• ใช้เครื่องจำลองผิวหนังที่ให้ความร้อนซ้ำได้หรืออุปกรณ์ยึดที่ควบคุมได้สำหรับการทดสอบโหลดเปรียบเทียบ และ

• บันทึกระยะห่างของช่องดูดอากาศและช่องระบายอากาศของพัดลม

ลำดับการทดสอบ

1. บันทึกอุณหภูมิพื้นฐานโดยปิดอุปกรณ์

2. ทดสอบการสตาร์ทแบบไม่มีโหลดเพื่อแสดงว่าแผ่นเย็นเปลี่ยนแปลงเร็วเพียงใดโดยไม่มีความร้อนจากผิวหนังเข้ามา

3. ทำซ้ำภายใต้โหลดความร้อนที่ควบคุมและรายงานอุณหภูมิแผ่นเย็น ด้านร้อน อุณหภูมิโดยรอบ และกำลังไฟฟ้าบนไทม์ไลน์เดียวกัน

4. ทดสอบแต่ละโหมดที่วางตลาดแยกกันจนกว่าอุณหภูมิจะคงที่หรือโหมดเปลี่ยนโดยอัตโนมัติ

5. ทำการทดสอบหลักซ้ำโดยมีการบดบังบางส่วนตามความเป็นจริงหนึ่งครั้งเพื่อแสดงผลของการไหลเวียนอากาศที่ลดลง แต่หยุดก่อนเกินขีดจำกัดการทำงานของผลิตภัณฑ์

6. ดำเนินการทดลองสวมใส่โดยใช้โปรโตคอลที่ได้รับอนุมัติสำหรับผู้ทดลองมนุษย์หรือความสะดวกสบายของผลิตภัณฑ์ โดยรายงานความเสถียรของการสัมผัส แรงกด เสียง และความสะดวกสบายที่รับรู้แยกจากประสิทธิภาพเชิงความร้อนที่วัดได้

7. ทำการทดลองซ้ำและรายงานความแปรปรวนแทนที่จะนำเสนอเฉพาะผลลัพธ์ที่ดีที่สุด

คำถามที่พบบ่อย

เครื่องทำความเย็นแบบเพลเทียร์สามารถทำให้อุณหภูมิต่ำกว่าอุณหภูมิโดยรอบได้หรือไม่?

ได้ TEC ที่ได้รับพลังงานอย่างถูกต้องพร้อมการระบายความร้อนด้านร้อนที่เพียงพอสามารถทำให้หน้าสัมผัสเย็นกว่าอุณหภูมิโดยรอบได้ อุณหภูมิที่มีประโยชน์ภายใต้โหลดขึ้นอยู่กับโมดูล กระแสไฟฟ้า ความร้อนสัมผัส อุณหภูมิด้านร้อน และความต้านทานความร้อนทั่วทั้งชุดประกอบ[1][3][4]

ทำไมด้านร้อนจึงต้องมีพัดลม?

ด้านร้อนต้องระบายความร้อนที่สูบจากแผ่นเย็นบวกกับพลังงานไฟฟ้าขาเข้าของ TEC ในแอปพลิเคชันระบายความร้อนด้วยอากาศขนาดกะทัดรัดส่วนใหญ่ การไหลเวียนอากาศแบบบังคับจะลดความต้านทานความร้อนของฮีตซิงก์และช่วยป้องกันไม่ให้อุณหภูมิด้านร้อนสูงขึ้นพอที่จะลดประสิทธิภาพการทำความเย็น[3]

การกลับทิศทางกระแสไฟฟ้าสามารถสลับระหว่างการทำความเย็นและการทำความร้อนได้หรือไม่?

ได้ การกลับขั้วไฟฟ้ากระแสตรงจะกลับทิศทางการสูบความร้อน ผลิตภัณฑ์สวมใส่ที่เสร็จสมบูรณ์ควรทำเช่นนี้เฉพาะเมื่อฮาร์ดแวร์ เซ็นเซอร์ เฟิร์มแวร์ และขีดจำกัดความปลอดภัยได้รับการออกแบบสำหรับการทำงานแบบสองทิศทาง ผู้ใช้ไม่ควรกลับสายไฟของผลิตภัณฑ์ด้วยตนเอง[1][2]

เครื่องทำความเย็นแบบเพลเทียร์เหมือนกับคอมเพรสเซอร์หรือไม่?

ไม่ใช่ เครื่องทำความเย็นแบบเพลเทียร์เป็นปั๊มความร้อนแบบเทอร์โมอิเล็กทริกแบบโซลิดสเตตที่ไม่มีวงจรสารทำความเย็นหรือคอมเพรสเซอร์ มีขนาดกะทัดรัดและควบคุมง่าย แต่ประสิทธิภาพการปั๊มความร้อนและข้อกำหนดของแผงระบายความร้อนแตกต่างจากการทำความเย็นแบบอัดไอ[1][2]

โมดูลเพลเทียร์ที่ใหญ่กว่าจะทำความเย็นได้ดีกว่าเสมอหรือไม่?

ไม่ใช่ ขนาดของโมดูลเป็นเพียงตัวแปรหนึ่งเท่านั้น อุปกรณ์ต้องจ่ายกระแสไฟฟ้าที่จำเป็น กระจายความร้อนอย่างสม่ำเสมอ รักษาการสัมผัสด้านเย็น และระบายความร้อนด้านร้อนที่มีขนาดใหญ่ขึ้น โมดูลขนาดใหญ่ที่จับคู่ไม่ดีอาจทำให้แผงระบายความร้อนและแบตเตอรี่ขนาดกะทัดรัดทำงานหนักเกินไป

ทำไมแผ่นถึงรู้สึกเย็นน้อยลงหลังจากผ่านไปไม่กี่นาที?

แผ่นในตอนเริ่มต้นอาจมีภาระความร้อนน้อย ในระหว่างการสัมผัส ความร้อนจากผิวหนังจะเข้ามาในขณะที่ชุดด้านร้อนอุ่นขึ้น ตัวควบคุมอาจลดพลังงานเพื่อจัดการอุณหภูมิ ความสะดวกสบาย หรือความต้องการแบตเตอรี่ จำเป็นต้องใช้กราฟเวลาเพื่อแยกความแตกต่างระหว่างการปรับตัวตามปกติและการระบายความร้อนที่ไม่เพียงพอ

ความชื้นสามารถทำลายเครื่องทำความเย็นแบบเทอร์โมอิเล็กทริกได้หรือไม่?

ความชื้นอาจเป็นข้อกังวลในการออกแบบเมื่อพื้นผิวเย็นลดต่ำกว่าจุดน้ำค้าง และผลิตภัณฑ์ที่สวมใส่ได้ก็ต้องพบกับเหงื่อด้วย ควรตรวจสอบการซีลโมดูล การระบายน้ำ ความต้านทานการกัดกร่อน และคำแนะนำในการทำความสะอาดเป็นส่วนหนึ่งของระบบที่เสร็จสมบูรณ์[7]

บรรทัดล่างสุด

เครื่องทำความเย็นแบบเพลเทียร์ไม่ได้สร้างความเย็นจากความว่างเปล่า มันใช้ไฟฟ้าเพื่อเคลื่อนย้ายความร้อนจากแผ่นที่สัมผัสผิวหนังไปยังแผงระบายความร้อนด้านร้อน โมดูลสามารถมีขนาดกะทัดรัดและตอบสนองได้ดี แต่ผลิตภัณฑ์ที่สวมใส่ได้จะประสบความสำเร็จเฉพาะเมื่อการสัมผัส การไหลเวียนของอากาศ อินเทอร์เฟซความร้อน เซ็นเซอร์ ตัวควบคุม และความจุแบตเตอรี่ทำงานร่วมกัน

เมื่อเปรียบเทียบเครื่องปรับอากาศแบบสวมใส่ได้ อย่าหยุดที่อุณหภูมิแผ่นที่โฆษณาต่ำที่สุด ให้ถามว่าอุปกรณ์ทำให้อะไรเย็นลง ภายใต้ภาระเท่าใด นานเท่าใด ที่อุณหภูมิแวดล้อมและระดับพลังงานเท่าใด และด้านร้อนปล่อยความร้อนอย่างไร คำตอบเหล่านั้นเผยให้เห็นประสิทธิภาพที่แท้จริงมากกว่าค่าสูงสุดของโมดูลเปล่าหรือการสาธิตแบบไม่มีภาระในเวลาสั้นๆ

แหล่งอ้างอิง

[1] Ferrotec, "Introduction to Thermoelectric Cooling," Thermoelectric Technical Reference Guide; เข้าถึงเมื่อ 11 สิงหาคม 2026.

[2] Analog Devices, "TEC Controller Applications in Telecommunication Systems," รวมถึงการสร้าง TEC และการไหลของความร้อนแบบย้อนกลับ; เข้าถึงเมื่อ 11 สิงหาคม 2026.

[3] Ferrotec, "Heat Sink Considerations," Thermoelectric Technical Reference Guide; เข้าถึงเมื่อ 11 สิงหาคม 2026.

[4] Ferrotec, "Mathematical Modeling of Modules," รวมถึง Qc, Qh, ความสัมพันธ์ของพลังงานไฟฟ้าและ COP; เข้าถึงเมื่อ 11 สิงหาคม 2026.

[5] Ferrotec, "Selecting a Module," รวมถึงการขึ้นอยู่กับการปั๊มความร้อนและ COP กับกระแสและความแตกต่างของอุณหภูมิ; เข้าถึงเมื่อ 11 สิงหาคม 2026.

[6] Kishore et al. (2019), "Ultra-high performance wearable thermoelectric coolers with less materials," Nature Communications.

[7] Ferrotec, "Installation of Thermoelectric Modules," รวมถึงการควบแน่นต่ำกว่าจุดน้ำค้างและการซีลความชื้น; เข้าถึงเมื่อ 11 สิงหาคม 2026.

[8] Hong et al. (2019), "Wearable thermoelectrics for personalized thermoregulation," Science Advances.
